一、磁飽和概念

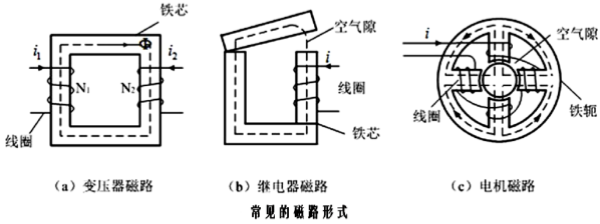

       磁飽和是磁性材料的一種物理特性，它指的是當導磁材料中的磁通量增加到一定程度時，無法繼續無限增大，而是會(huì )保持在一定的水平。

       當外加磁場增加到一定數值后，磁感應強度的增加速度會(huì )變得緩慢，最終達到一個飽和狀態。這種飽和現象是由于磁性材料內部的磁疇在強磁場作用下趨向一致，導致磁化強度不再隨外磁場增強而增加。在電機和變壓器等設備中，磁飽和可能導致性能下降或損壞，但在某些應用中，如磁飽和穩壓器，卻可以用于實現特定的功能。

二、磁飽和的危害

       一旦發生磁飽和，對開關電源的危害性極大，輕則使元器件過熱，重則會(huì )損壞元器件。在磁飽和時，一次繞組的電感量Lp明顯降低，以至于一次繞組的直流電阻（銅阻）和內部功率開關管MOSFET的功耗迅速增加，導致一次側電流急劇增大，有可能TOPSwitch的內部的限流電路還來不及保護，MOSFET就已經損壞。發生磁飽和和故障時主要表現在：

       1、高頻變壓器很燙，TOPSwitch芯片過熱；

       2、當負載加重時輸出電壓迅速跌落，達不到設計輸出功率。

       為了防止高頻變壓器磁飽和主要是適當減小一次繞組的匝數。此外，盡量選擇尺寸較大的磁心并且給磁心留出一定的氣隙寬度，也能防止磁心進入磁飽和狀態。

三、如何防止磁飽和

       1、由于磁飽和與磁芯的磁導率有關，所以盡量使用磁導率高的磁芯（這當然會(huì )增加成本）。

       2、嚴格按照客戶的驗收和操作說明，未經客戶同意不得更換材料。

       3、如有類似缺陷，積極與客戶工程溝通，調整初級匝數比，增加磁芯氣隙深度。
