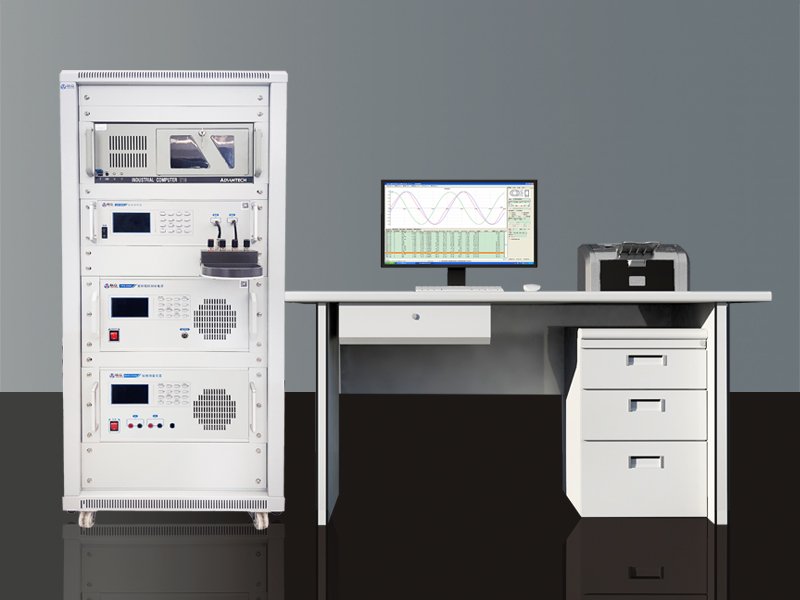

MATS-3110SA軟磁動態測量裝置

         MATS-3110SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在40Hz~300kHz(連續頻率)條件下的交流磁性參數:Ps、Bm、Hm、Ss,μa、δ、Br和Hc,可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。
         測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成,配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件,可實現各種復雜的磁特性測試以及數據管理。



         MATS-3110SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在40Hz~300kHz(連續頻率)條件下的交流磁性參數:Ps、Bm、Hm、Ss,μa、δ、Br和Hc,可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成,配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件,可實現各種復雜的磁特性測試以及數據管理。



測試項目

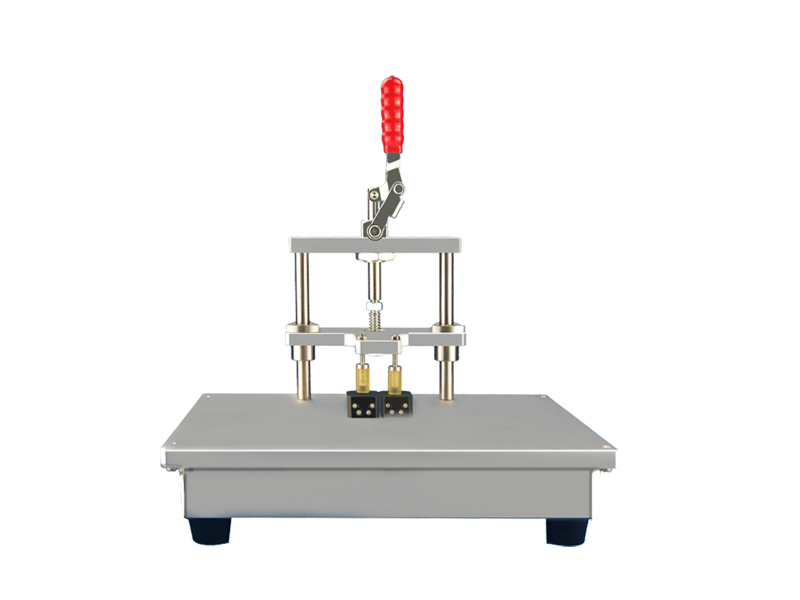

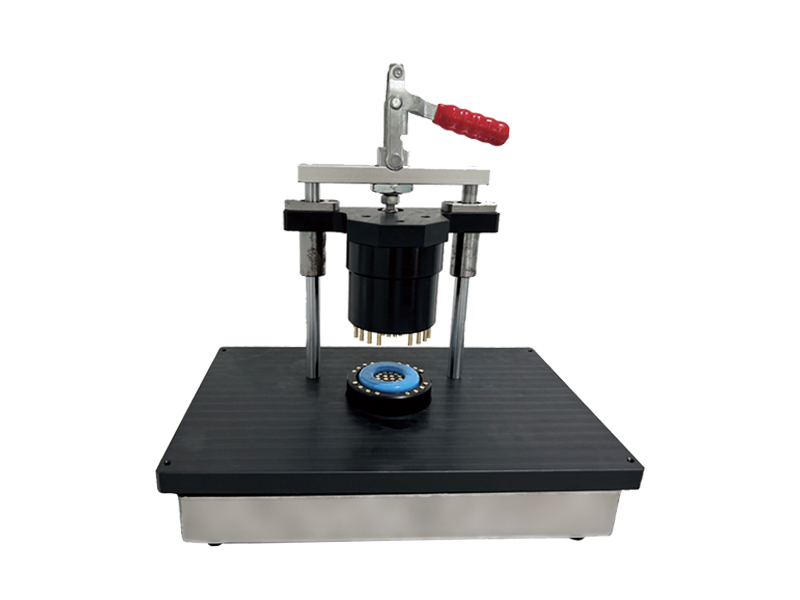

1、閉路樣品

將樣品、磁化線圈(N1)、測量線圈(N2)共同組成一個空載變壓器??蓽y量環形、矩形,CD形、EE形、UU形,PQ形等具有閉合磁路結構的試樣。

材料 測量參數 適用標準
硅鋼、非晶、納米晶、坡莫合金和SMC軟磁復合材料等 Ps、Bm、Hm、Ss、ua,以及交流磁化曲線和損耗曲線 GB/T 3658-2008
GB/T 19346.1-2017



2、愛潑斯坦方圈

愛潑斯坦方圈是用于測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作為鐵芯的電工鋼帶試樣組成一個空載變壓器。


型號 ES-700 ES-200
適用標準 GB3655-2008和IEC 60404-2 GB 10129-88
等效磁路 940mm 940mm
線圈匝數 N1=N2=700匝 N1=N2=200匝
適用頻率 50?400Hz 400Hz~10kHz
測量范圍 取向硅鋼:Bm1.0T~1.8T,Hm≤1000A/m
無取向硅鋼:Bm0.8T~1.5T,Hm≤10kA/m
樣品尺寸 寬30mm±0.2mm,長280~320mm±0.5mm
試樣質量 240g?1000g 200g?1000g



技術參數

使用環境
參數 技術指標
輸入電源 單相220V,50Hz
使用環境 環境溫度:23±5℃;環境濕度:30~75%RH
外磁場干擾 應絕對避免
熱平衡時間 10分鐘
TPS-500M硅鋼測試電源
參數 技術指標
最大輸出功率 500VA
頻率范圍 40Hz-1kHz
頻率細度 < 0.1%×當前值,頻率誤差< 0.05%
輸出電壓 0~1V~10V~50V~150V四檔自動量程
最大輸出電流 10A
鎖定Bm
鎖定Hm
TPS-500A寬頻程控測試電源
子型號 1210B 2010B 3010B
最大輸出功率 500VA (≤120k)
頻率范圍 1kHz~120kHz 1kHz~200kHz 1kHz~300kHz
頻率細度 < 0.1%×當前值,頻率誤差< 0.05%
輸出電壓 0~10V~50V~150V~300V四檔自動量程
最大輸出電流 10A 10A 10A
鎖定Bm
鎖定Hm
1.√表示支持此功能,Х表示不支持此功能
2.型號定義:最大輸出功率(VA),后綴指最大頻率(kHz/10+最大輸出電流 (A)+字母(A:支持鎖B;B:支持鎖B和鎖H)
LZ-300/3012功率分析儀
參數 技術指標
頻率測量 40Hz~300kHz
電流測量 0~12A(有效值)
電壓測量 0~120V(有效值)
相位精度 1% ±0.05°


SMTest測量軟件
1、運行環境:測量軟件運行于Windows操作系統下,操作簡捷;
2、系統語言:中文;
3、有多種單位制式可選,以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件,可同時設置固定頻率、固定Bm和固定Hm等多種測量模式,一鍵完成多條件測試;
7、每組一次設置1~100個測試點,支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”,無需重復輸入測量條件;
9、文件系統采用數據庫格式,可輸出測試結果到Excel表格中;
10、測試數據自動保存,支持歷史數據查詢、調入和刪除;
